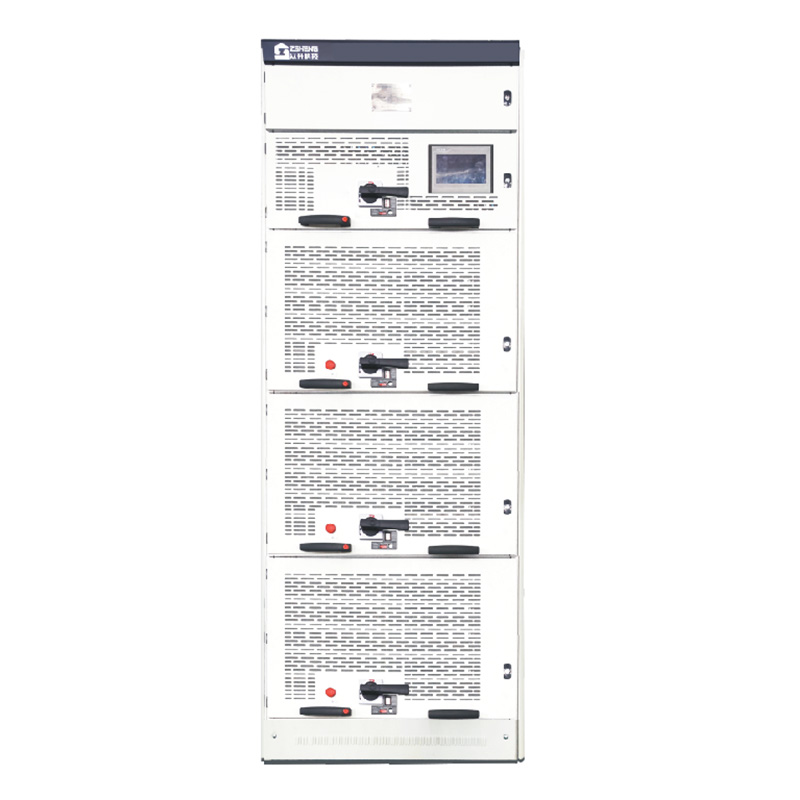

有源滤波柜

产品规格
有源滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿。它能够对大小和频率都变化的谐波以及变化的无功进行补偿。可以同时滤除多次及高次谐波,滤除率高达95%以上,且不会引起谐振。通过使用有源滤波器可以提高通信系统及配电系统的稳定性,延长通信设备及电力设备的使用寿命,并且使配电系统更符合谐波环境的设计规范。
点击咨询我们
产品详细参数及特点/ characteristics

产品介绍

    125297



    HZS-APF系列有源滤波柜是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿。它能够对大小和频率都变化的谐波以及变化的无功进行补偿。可以同时滤除多次及高次谐波,滤除率高达95%以上,且不会引起谐振。通过使用有源滤波器可以提高通信系统及配电系统的稳定性,延长通信设备及电力设备的使用寿命,并且使配电系统更符合谐波环境的设计规范。



一次系统图:

有源滤波原理

 产品特点

HZS-APF系列综合负载通用型有源滤波器,具有滤除225次各次谐波功能,它能够有效解决传统有源滤波器存在元件多、体积大、调试复杂、设计繁琐和滤波特性不好等缺点。针对存在较多综合负载的系统,能够同时满足低通、高通、带通、带阻等多种滤波形式,具有较高的性价比、实用价值和滤波效果。非常适合综合负载类系统的滤波。



选型表



三相三线系统选型表:IP21(开柜门IP20)
功率(A) 型号 系统 安装尺寸(mm)宽x深x高 电压(V)
25 HZS-APF25-3L 三相三线 410x390x880 208-480
50 HZS-APF50-3L 三相三线 410x390x880 208-480
100 HZS-APF100-3L 三相三线 410x810x1930 208-480
150 HZS-APF150-3L 三相三线 410x810x1930 208-480
200 HZS-APF200-3L 三相三线 1200x810x1930 208-480
三相四线系统选型表:IP21(开柜门IP20)
功率(A) 型号 系统 安装尺寸(mm)宽x深x高 电压(V)
25 HZS-APF25-4L 三相四线 410x390x880 208-480
50 HZS-APF50-4L 三相四线 410x390x880 208-480
100 HZS-APF100-4L 三相四线 410x810x1930 208-480
150 HZS-APF150-4L 三相四线 410x810x1930 208-480
200 HZS-APF200-4L 三相四线 1200x810x1930 208-480

产品应用



HZS-APF系列有源滤波可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。根据应用对象不同,HZS-APF系列有源滤波柜的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。
