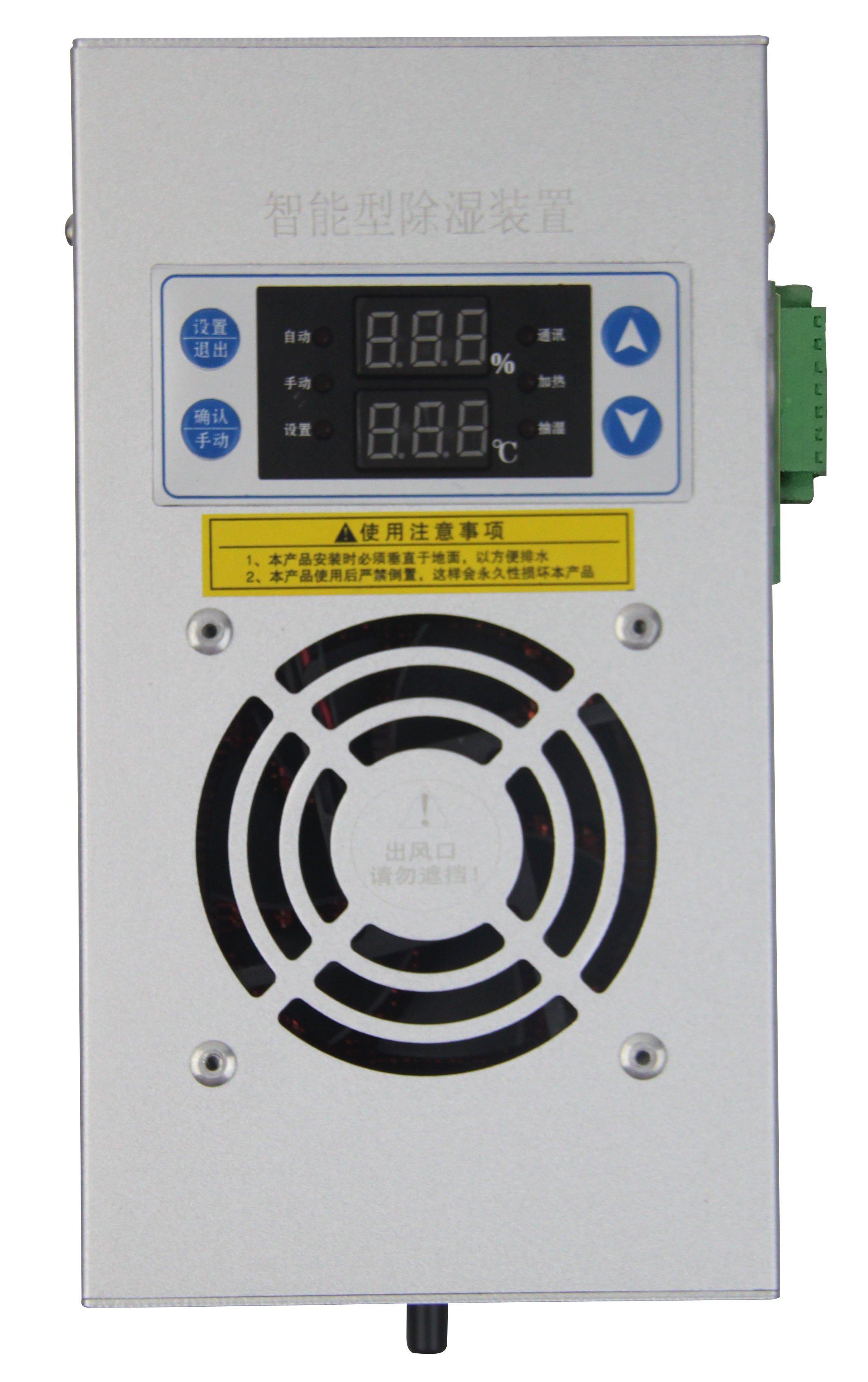

一、产品简介

HZS-ZDF系列智能型除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。

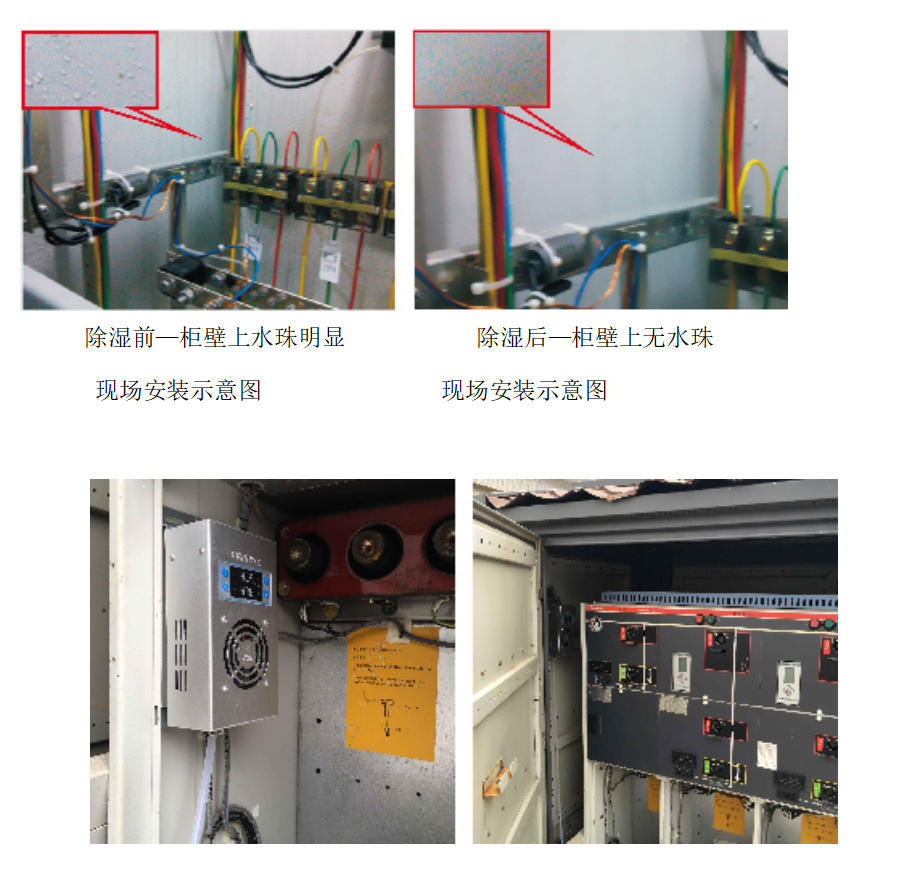

设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。 为保证电网系统的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。

二、应用范围

1、GIS控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；

2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；

3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。

   三、产品特点

1、体积小、重量轻、安装方便快捷；

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

6、故障显示功能，可快速查找故障点保证正常运行；

7、采用专用防潮元件，外壳采用304不锈钢/铝合金型材结构，保证在潮湿环境下正常工作；

8、屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，保证能够在强电磁场下工作；

9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

10、型号带“T”的具有加热功能，当检测到箱体环境温度低时，除湿装置内部的风机和PTC加热器启动工作。

11、型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及故障上报功能，无线传输的距离2000米（空旷条件下测试）。

12、型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。

四、功能特点

1、温湿度监测及显示功能，除湿/低温阈值可设置；

2、迅速降低开关柜内湿度，水份直接排出柜外；

3、低温输出接点：一路无源接点输出；

4、除湿工作控制方式：手动/自动；

5、通讯功能与除湿故障报警功能。

   五、技术参数

   六、工作原理

智能型除湿装置由电源系统、送风系统、半导体制冷器、温湿度检测控制回路、加热回路、无线模块及排水管路组成。

   1、除湿原理

当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集传感器外置，能实时准确的采集到柜内的真实湿度，保证智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。

   2、低温加热功能

当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50～500W）,直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。

3、无线远程控制功能

当具有无线控制功能的除湿装置收到主控室的数据时，分析数据后马上回复数据给主控室，无线通讯可达2000米。

4、RS485通讯功能

当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最大可连接200台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。

   七、显示说明

开机后，除湿装置进入自检状态，自检完成后，上排数码管显示湿度值，下排数码管显示温度值。

   八、操作说明

1、手动/自动模式：当除湿装置工作在自动状态时，“自动”指示灯点亮，”手动“指示灯灭，按一下“确认/手动”按钮后，”自动”指示灯灭，”手动“指示灯亮。

2、设置参数模式：电源接通后，除湿装置自检通过后，自动进入自动模式，双层数码显示当前的湿度值和温度值。按“设置/退出”键可设置除湿启动值、除湿断开值、加热启动值以及无线通讯地址。

2.1设置湿度启动值：当除湿装置工作正常状态下（双层数码管显示当前温湿度值时即为正常状态），按“设置/退出”键，除湿装置进入设置状态，上排数码管显示P1(当上排数码显示P1时，表示下排显示的数值为湿度启动值；当上排数码显示P2时，表示下排显示的数值为湿度断开值；当上排数码显示P3时，表示下排显示的数值为温度启动值；）时，按“确定/手动”按键，下排的数字闪烁，此时按“向上”或“向下”按键可修改湿度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度启动值设置完成。

2.2设置湿度断开值：当除湿装置工作正常状态下（双层数码管显示当前温湿度值时即为正常状态），按“设置/退出”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到上排数码管显示P2(当上排数码显示P1时，表示下排显示的数值为湿度启动值；当上排数码显示P2时，表示下排显示的数值为湿度断开值；当上排数码显示P3时，表示下排显示的数值为温度启动值；）时，按“确定/手动”按键，下排的数字闪烁，此时按“向上”或“向下”按键可修改湿度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度断开值设置完成。

2.3设置温度启动值：当除湿装置工作正常状态下（双层数码管显示当前温湿度值时即为正常状态)，按“设置/退出”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到上排数码管显示P3(当上排数码显示P1时，表示下排显示的数值为湿度启动值；当上排数码显示P2时，表示下排显示的数值为湿度断开值；当上排数码显示P3时，表示下排显示的数值为温度启动值；P4时，表示本机通讯地址；P5时，表示制冷片停止制冷动作值；)，按“确定/手动”按键，下排的数字闪烁，此时按“向上”或“向下”按键可修改温度的断开值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改温度启动值设置完成；P6降温参数温度≥65度启动；低于设定值5度停止；P3升温参数温度≤5度启动加热，大于设定值5度停止；P7升温降温参数选择，00升温型，01降温型。

2.4设置通讯地址：当除湿装置工作正常状态下（双层数码管显示当前温湿度值时即为正常状态），按“设置/退出”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到上排数码管显示P3(当上排数码显示P1时，表示下排显示的数值为湿度启动值；当上排数码显示P2时，表示下排显示的数值为湿度断开值；当上排数码显示P3时，表示下排显示的数值为温度启动值；P4时，表示本机通讯地址；P5时，表示制冷片停止制冷动作值；），按“确定/手动”按键，下排的数字闪烁，此时按“向上”或“向下”按键可修改通讯地址；修改完成后按“确定/手动”键保存，数字停止闪烁；修改温度启动值设置完成。

2.5制冷片停止制冷动作值：按“确定/手动”按键，下排的数字闪烁，此时按“向上”或“向下”按键可修改此值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改温度启动值设置完成。（备注：动作制冷值以10为基准，即10 代表0度停止制冷，11 代表+1度、9代表-1度。）

备注：制冷片测温修正值，在正常开机界面显示温湿度时，同时按下向上”和“向下”按键即可进入设置闪烁界面，设置方法同上。

3、远程控制：当除湿装置有收到主控室的无线数据时，通讯指示灯会频闪；具体远程控制器查看无线远程控制软件说明书。

4、485通讯：除湿装置有收到上位机的数据时，通讯指示灯会频闪；具体通讯协议见附件。

   九、安装

1、使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须竖放，出水口朝下；

2、保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风。

3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

4、电源接线端子L/N接上AC220V电源即可（见接线图）。

5、加热器一脚接在负载L脚上另一脚接电源的N脚上。

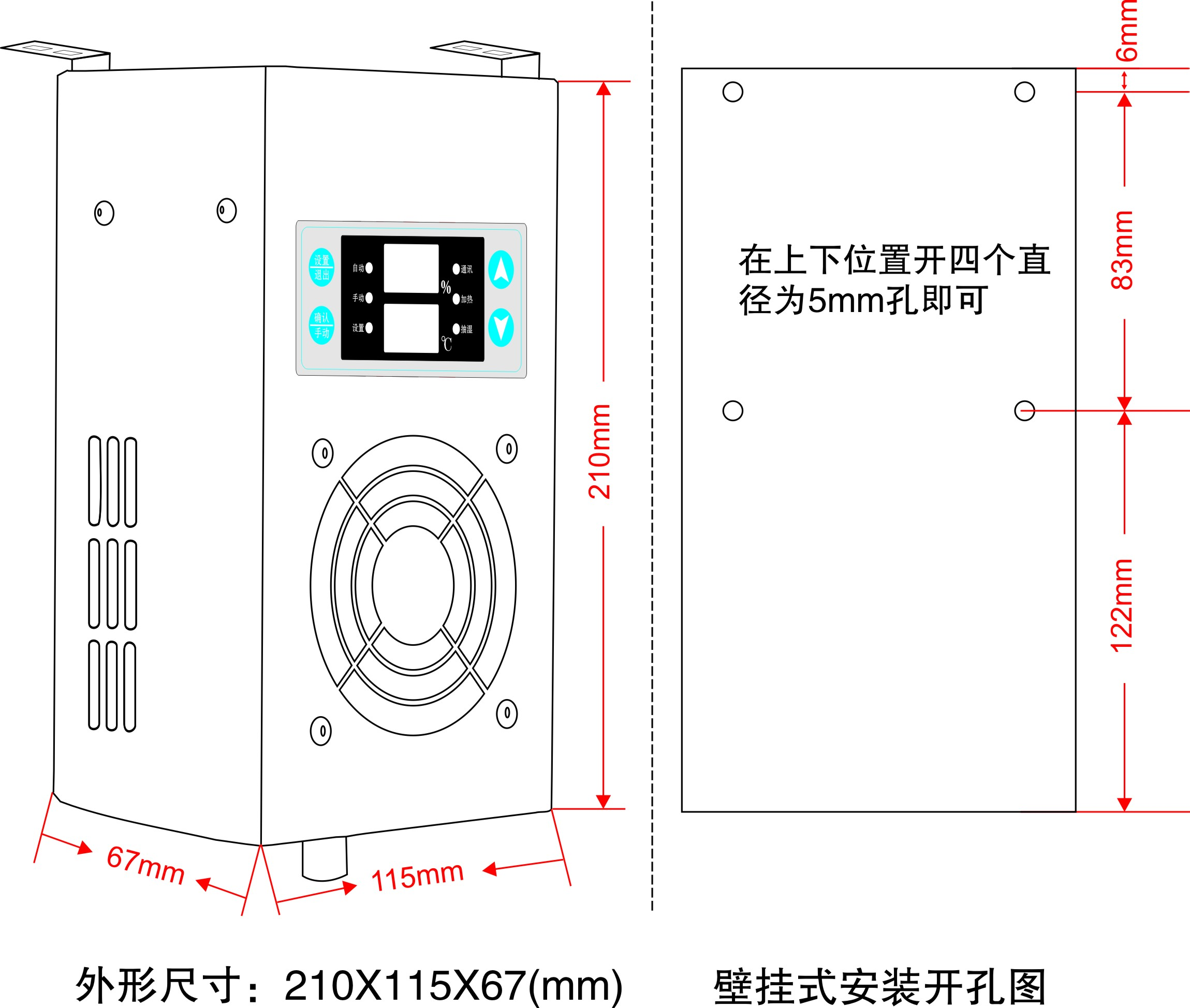

   十、安装图

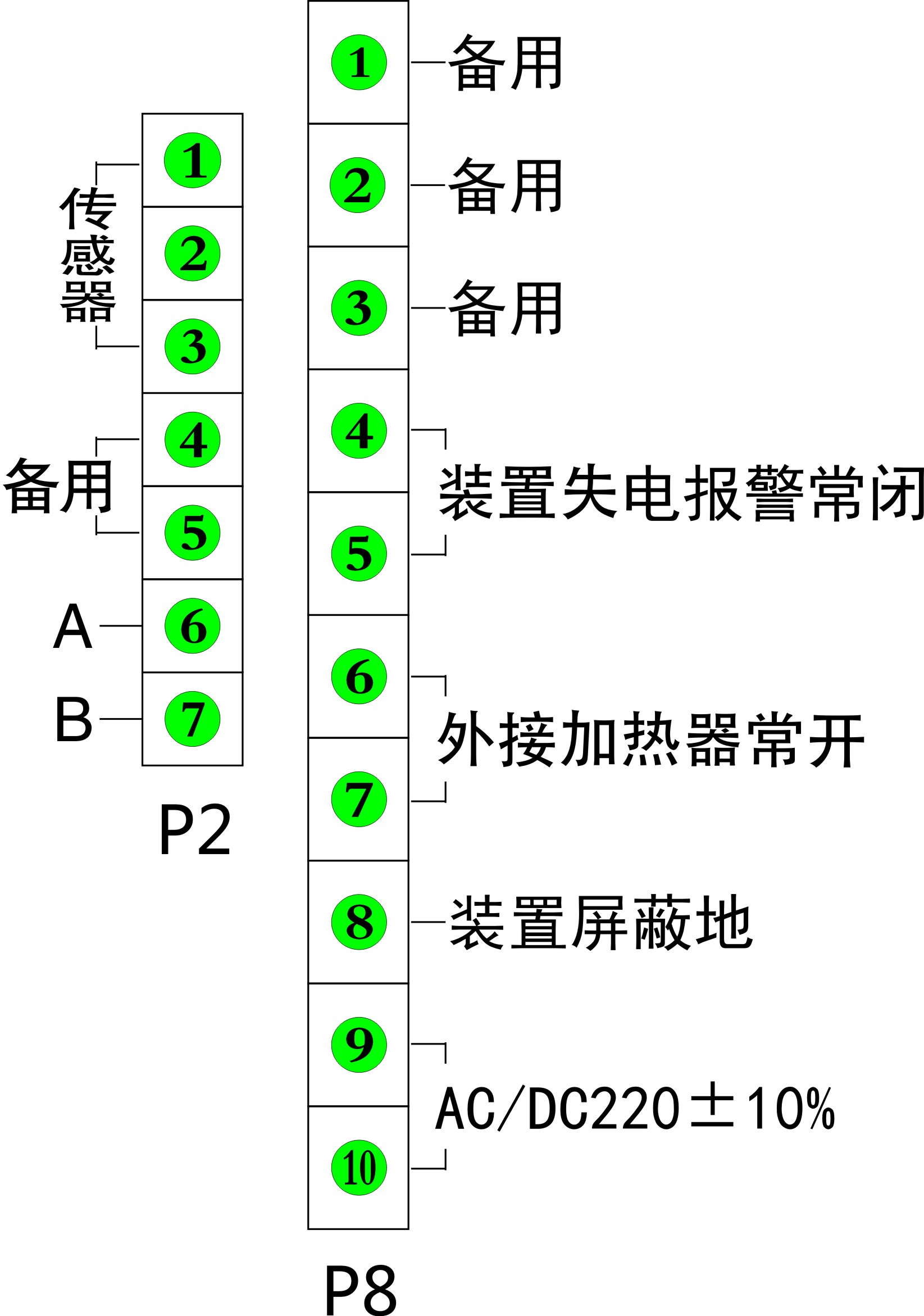

  十一、接线图

   十二、质量保证

本产品在交付之日起，提供三年质量保证。在质量保证期内，由于产品质量原因导致的产品损坏，本公司予以免费换新服务，因使用不当等非质量原因造成的损坏，或超过产品质量保证期，本公司予以终身维修和维护，只收取零件费用（如需现场解决需收取技术指导费用）。

   十三、装箱清单

   附：通讯规约

本装置采用类MODBUS（RTU模式）通讯规约，RS-485通信方式, 波特率为9600bps，1位起始位,8位数据位，无校验，1位停止位，即1字节数据共10比特位。装置出厂时站号设置为01，用户可根据现场情况重新设置。

1、主站查询温湿度值。

说明:主站下发此报文可以实时读取当前环境温湿度

例如：主站下发： 01 03 00 00 00 06 45 CA

      从机回复： 01 03 06 53 02 0D 01 00 00 BA 07

备注：温湿度末位表示小数位，负温度时16位温度值的最高位置1

例如：-10.1℃表示为1000 0000 0110 0101

2、主站查询设置参数。

说明:主站下发此报文可以实时读取设置参数

例如：主站下发： 01 04 00 01 00 06 C8 21

      从机回复： 01 04 06 41 2D 05 01 01 00 88 92 00

加热继电器输出状态（01表示闭合，00表示常开）

3、主站下发更改装置参数

说明:主站下发此报文可以更改除湿机参数

例如：主站下发： 01 10 00 00 00 06 06 40 2A 05 0A 0A 0A D0 97

      从机回复： 01 10 00 00 00 06 06 F2 8A

      此报文表示：湿度启动值设置为：64%RH

               湿度停止值设置为：42%RH

                   温度启动值设置为：5℃

请注意：备用寄存器必须填充0X0A ，否则有可能导致装置故障

4、主机下发手动启动除湿，自动除湿。

主站下发报文格式：

说明：主站下发此报文表示手动除湿

   主站下发:01 06 00 01 00 01 CA 19

   从机回复：01 06 00 01 00 01 CA 19

5、注意事项

l 建议在连接本装置的485总线上的MODBUS帧速不大于3帧/秒。

l 建议同一条通信总线上只连接本公司产品。

l 若要更改装置站号，建议先停止后台通信。

•
