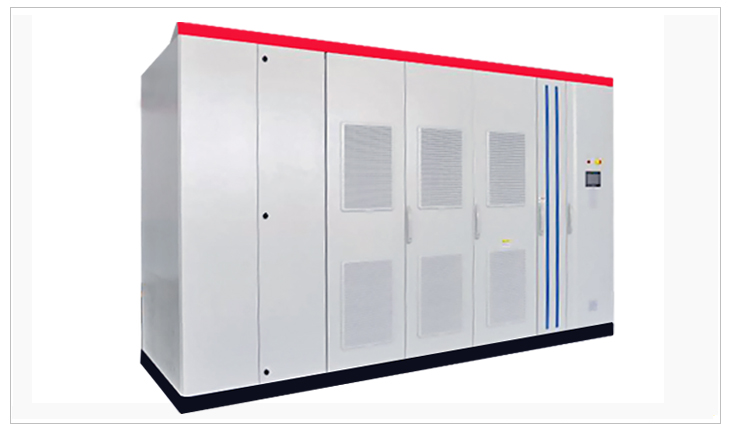

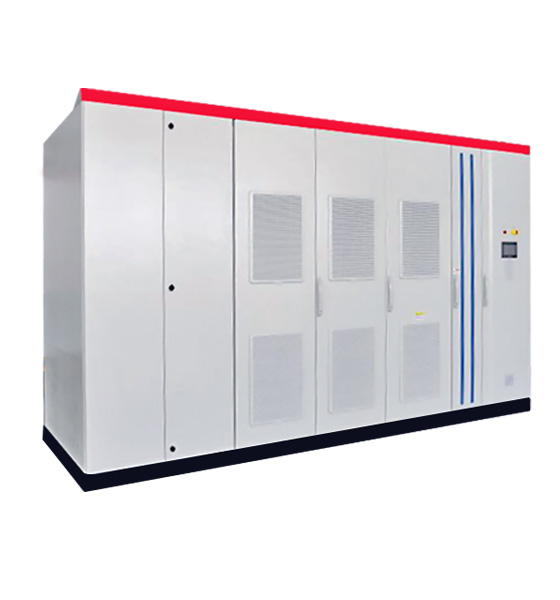

高压SVG动态无功补偿装置

SVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统,能够快速连续地提供容性或感性无功功率,实现考核点恒定无功、恒定电压和恒定功率因数等控制,保障电力系统稳定、高效地运行。在配电网中 ,将中小容量的 SVG产品安装在某些特殊负荷 (如电弧炉、中频炉、精炼炉)附近,可以显著地改善负荷与公共电网连接点处的电能质量,例如提供功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。
订购热线:400-176-0551
立即采购

产品介绍主图内页2

SVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统,属于高压无功补偿柜系列。能够快速连续地提供容性或感性无功功率,实现考核点恒定无功、恒定电压和恒定功率因数等控制,保障电力系统稳定、高效地运行。在配电网中 ,将中小容量的 SVG产品安装在某些特殊负荷 (如电弧炉、中频炉、精炼炉)附近,可以显著地改善负荷与公共电网连接点处的电能质量,例如提供功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

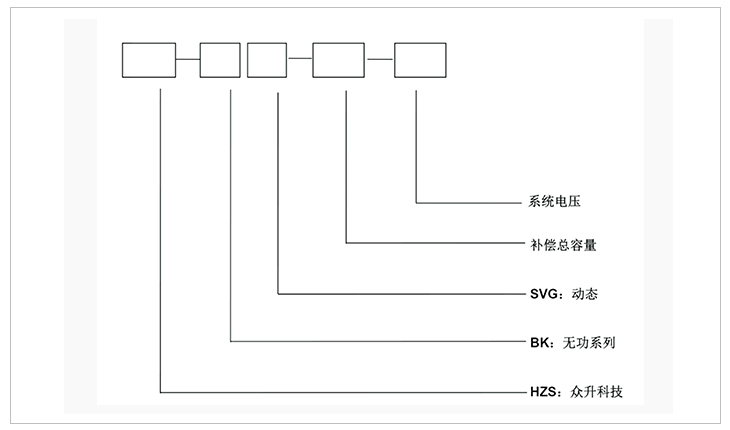

20160126115337_5474型号

产品特点

一:模块化的电路结构
1:SVG的核心是基于IGBT器件的链式逆变器。链式逆变器每相由多个功率模块输出串联而成,功率模块采用N+1或N+2冗余运行结构。
2:模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略,电路简单,抗干扰能力强。
3:采用自励启动技术,使得装置投入时冲击电流小。
4:模块面板共4个电气端子、2个光纤端子,接线简单,还设有若干状态及故障指示灯,方便维护及检修。
二:控制
1:采用基于三DSP及多FPGA的全数字化控制器MLCCON,高集成度,耐用性高。
2:现场可设定控制方式:系统补偿或负荷补偿及负荷补偿谐波次数;
3:采用快速瞬时无功电流控制策略,可实现系统短路故障时的连续稳定运行。
4:采用进口PLC,实现多组固定电容器的综合投切控制
5:控制器全封闭防尘设计,无需冷却风扇。
三:监控与人机接口
1:本地监控功能由DSP及进口PLC共同完成,采用触摸屏中文/英文显示界面,比嵌入式工控机界面硬件可靠性高,更适用于工业现场电磁环境。
2:显示面板具有功率模块直流电压、功率模块故障/旁路状态、输出电流、负荷电流、故障显示及故障追忆等功能,可显示输出电流波形。
3:具有GPRS远程接口,通过联网装置,将系统运行数据、状态量和报警信息等,利用GPRS网路发送到本公司后台服务器,实现对现场的实时监控,已确定其安全情况和运行情况,答复提高系统运行的可靠性及可维护性。
四:参数设定功能
1:具有多种功能参数设置,方便不同负荷对象运行参数的现场配置。
2:所有功能参数项用中文提示,所有功能参数具有停电保持功能(双份),可以整体备份或恢复。
五:不停电控制电源
1:控制电源采用多模块并联运行且带直流UPS后备,当交流控制电源停电时,由直流UPS后备提供控制电源,装置运行不受影响。
六:电磁兼容
1:功率模块和主控系统采用光纤连接,具有很高的通信速率和抗干扰能力,安全性好。

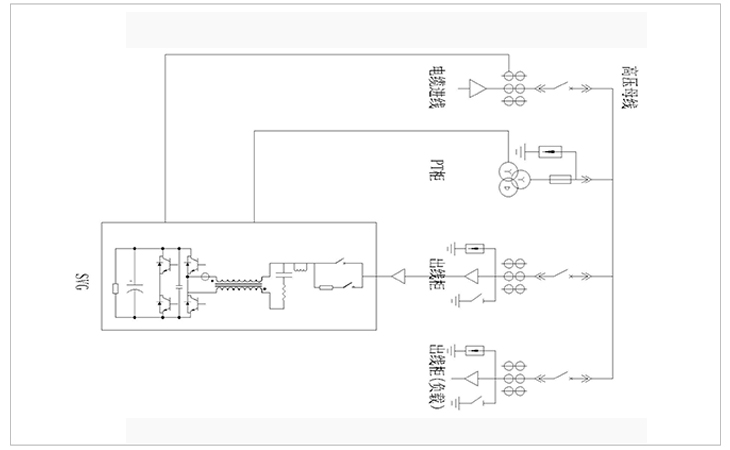

11 一次系统图使用条件

一:工作环境条件

a.室外环境空气温度:-35℃~+45℃

b.环境空气相对湿度:40℃时为20%~90%;

c.大气压力:海拔2000米及以下。

二:周围环境要求

a.不允许有较强的振动与冲击;

b.不允许有腐蚀和破坏绝缘的气体、导电介质、含有危险的介质存在,不允许有严重的霉菌存在。

    20160126115337_5474

1:额定容量:±1Mvar-±100Mvar。
2:额定电压:6kv、10kv、27.5kv、35kv;
3:系统频率:50Hz;
4:过载能力:大于120%;
5:响应时间:≤5ms;
6:有功损耗:≤0.8%;
7:总谐波电流失真(THDi)≤3%;
8:控制电源:380VAC、220VAC或者220VDC;
9:无功调节方式:容性、感性自动连续平滑调节;
10:通讯接口:以太网、RS485和CAN等通讯接口、高速光纤通讯接口;通讯协议:支持MODBUS_RTU、ProfiBUS、
电力CDT91规约、IEC61850-103/104、CANOPEN协议、用户自定义等通讯协议。
11:行方式:恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、负载补偿模式、分时6点控制。
12:并联方式:支持多机并联组网运行、可多母线综合补偿、支持最多组C综合补偿控制;
13:防护等级:室内型满足P40,户外型满足P44。
14:保护功能:输出过电流、系统短路、系统电压、T断线、过温、水冷故障,通信失败保护功能等。

工作原理          微信图片_20190507092454

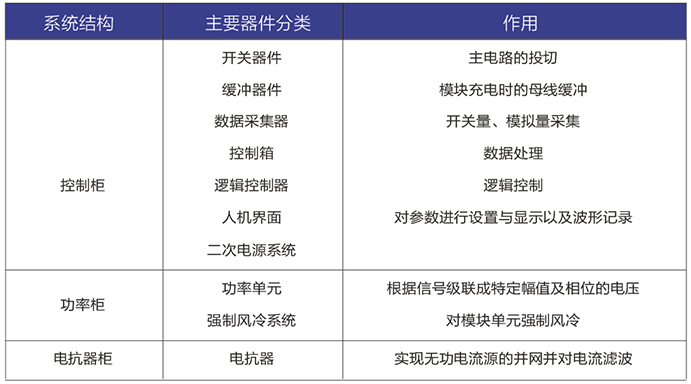

主电路采用链式拓扑结构,模块化的结构设计,星型及三角形的连接方式实现不同容量下的最大性价比,既保证用户投资的有效性,又保障了电力系统稳定、高效的运行。产品主要分为三部分:控制柜、功率柜、电抗器柜。其中功率柜实现了极大的统一性,方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜(空芯电抗)组成。采用最新设计使得冷却风机能够直接安装于柜顶,降低了安装难度,是安装与维护更加方便。




20160126112225_2804

  • 用料讲究 品质保证

    用料讲究 品质保证

    与国内外知名品牌供应商形成战略合作,成熟,稳定的原材料供应渠道,性能稳定,质量有保障。

    封闭设计 安全可靠

    封闭设计 安全可靠

    封闭式母排结构设计,模块化组装,安全整洁,彻底摆脱带电体裸露、结构散乱、线束缠绕等一系列安全隐患。

  • gaoyadianrongg1
  • 熔丝保护 响应快速

    熔丝保护 响应快速

    创造性采用熔断器代替传统微型断路器,6KA(Icu)→100KA(Icu)改变的不是一个数字,而是一种安全观念!

    精确投切 无涌流

    精确投切 无涌流

    精确的过零点投切技术,降低电网传输损耗,抑制电压波动,解决电容器鼓肚、电抗器发热、熔丝断路的困扰

20160126111026_9388

众升科技

研发实力

研发实力

拥有专业的研发技术团队,专注于无功补偿领域的研究,不断创新

生产实力

生产实力

5000平方米生产车间,从国外引进 生产设备,满足任何行业的需求

质量检测

质量检测

具备完善的检测实验设备,配备专业化质检人员,质量有保障

贴心服务

贴心服务

安排人员定期巡检,上门检修等服务,24h全天候售后服务体系


众升科技

       合肥众升科技有限公司于2001年8月成立,坐落于安徽省合肥市肥东县经济开发区,致力于无功补偿领域的研发、设计和生产,是一家拥有自主知识产权的电气企业。公司先后获得了中国质量认证中心的ccc认证、ISO9001质量体系认证、国家电器产品质量监督检验中心型式试验的认可。
