HZS-SVQR型电压调节型无功自动补偿装置

HZS-SVQR调压式调无功变电站无功自动补偿装置,应用于电网系统,且引领行业新技术潮流的一种新型变电站无功自动补偿装置。该装置与传统的变电站无功补偿装置相比,它采用了一种全新的技术思想,突破了用断路器、真空接触器等开关分组投切电容器的传统无功补偿方式。该装置不是靠开关投切电容器来补偿无功,而是利用电容器在无功补偿中输出的容性无功和其端电压的平方成正比的原理,通过调节调压器的输出电压来改变固定电容器组的端电压,从而达到精细补偿无功的目的。
订购热线:400-176-0551
立即采购

产品介绍

内页主图

HZS-SVQR调压式调无功变电站无功自动补偿装置,应用于电网系统,且引领行业新技术潮流的一种新型变电站无功自动补偿装置。该装置与传统的变电站无功补偿装置相比,它采用了一种全新的技术思想,突破了用断路器、真空接触器等开关分组投切电容器的传统无功补偿方式。该装置不是靠开关投切电容器来补偿无功,而是利用电容器在无功补偿中输出的容性无功和其端电压的平方成正比的原理,通过调节调压器的输出电压来改变固定电容器组的端电压,从而达到精细补偿无功的目的。
该装置的控制器采用了先进的测控技术,可对系统的电压、电流、功率因数、无功等参数进行实时监测和显示;同时,对各项控制和保护参数可进行整定。控制器依据电压无功的控制方式,根据电压和无功的变化,自动调节有载分接开关的档位来改变自耦式有载调压器的输出电压。由于电容器组接在调压器的输出侧,而调压器的输入端并接于母线或线路。因此,随着调压器输出端电压的变化,电容器组向电网系统输出的无功补偿容量会相应改变。该装置可应用于变电站或配电线路,实现6kV、10kV、35kV三个电压等级的大容量无功功率的自动补偿,对高海拔地区的变电站及配电线路同样适用。
本装置主要由调压器、并联电容器组、控制器等组成。结构简单、功能完善、安装使用方便。
本产品攻克了长期困扰电力系统的技术难题,为电网建设提供了有力的技术保障。该产品已获得国家专利。

产品型号

内页产品型号

容量范围:电压等级为6kv时,电容器额定容量≤6000kvar
 电压等级为10kv时,电容器额定容量≤12500kvar
  电压等级为35kv时,电容器额定容量≤36000kvar

组成机构及

HZS-SVQR电压调节型无功自动补偿装置主要由一次部分和二次部分构成。
一次部分主要包括:隔离开关、自耦调压器、串联电抗器(在谐波较为严重的变电站、须在自耦调压器和电容器组之间串联一定电抗率的电抗器)、电力电容器、放电线圈、避雷器、围栏等。
二次部分主要包括:控制屏(控制器及手动操作系统)。
HZS-SVQR电压调节型无功自动补偿装置与传统的其他补偿装置相比,它不是靠改变电容值C来补偿无功,而是利用电容器组在无功补偿中输出的无功和其端电压的平方成正比的原理来实现无功补偿,即:Q=wCU²
虽然在整套装置中只采用了一组固定容量的电容器组,在补偿过程中,其电容器的电容值是固定不变的,但输出无功能随其端电压的改变而变化。

组成机构

SVR线路自动调压器共有三部分构成:自耦变压器、有载分接开关和自动控制器。
自耦变压器的整个线圈分为三部分:串励线圈、并励线圈,控制线圈。其中,串励线圈是一个有多个抽头的绕组,这些抽头通过有载分接开关的不同接点串联在输入输出之间,改变分接位置,从而改变自耦变压器变比,达到调整电压的目的;并励线圈为自耦变压器的公共绕组,产生传递能量的磁场; 控制线圈为控制器提供工作电源和采样信号。
有载分接开关,是可在带负载的情况下转换接点的开关。在自动调压器中,串联绕组的抽头接在有载分接开关的不同接点上,可以通过转换接点调节变压器变比来改变其输出电压。
自动控制器是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成,应用了计算机技术、电子技术、采用军品级控制芯片、可靠性高,抗干扰能力强可适应户外恶劣环境。

20160303171936_2315

1:补偿技术先进
突破了用断路器、真空接触器对电容器进行分组投切的传统无功补偿方式,解决了投切过程中的涌流和重燃过电压等问题。
2:实时跟踪、补偿精细
通过改变调压器的输出电压,来改变补偿电容器的端电压,进而改变装置输出的无功功率;利用有载分接开关调节调压器的输出电压,调节精度高,级差小,可达到七级或九级,更加精细地自动跟踪补偿无功功率。
3:运行安全可靠
整个装置在运行的过程中,调压器调压的级差较小,加之有载分接开关过渡电阻的接入及调压器自身的漏抗,几乎不产生涌流,因此减少了对系统的冲击,保证了系统的安全运行,提高了设备的使用寿命。
4:设备使用寿命提高
利用有载分接开关完成切换的过程,电容器不断电,大大延长了电容器的使用寿命,并避免了操作过电压的产生。
5:智能控制
装置自动化程度高,可适应变电站主变的各种运行方式,人机界面友好,保护功能完善;具有电容器过电流、过电压、零序电流、调压器瓦斯和温度等保护功能,操作简便,可靠性高。
6:实现就地、远程监控
具有完备的通信和数据存储功能。可采集实时数据和三个月的历史运行数据,通过无线通讯模块、GPRS或CDMA等多种通讯方式,实现数据传输、就地及远程监控。
7:兼容性强
不仅适用于新建变电站,还特别适合老站改造。在老站改造中,只需要在传统无功补偿装置的断路器和电容器组之间串联一台调压器,即可将原有投切一级手动固定补偿装置改造成具有9级精细无功调节的自动补偿装置,而且,变电站原有的补偿设备,例如开关柜、电抗器、电容器组、放电线圈、隔离开关等设备都可以继续使用。
8:性价比高
在同等容量下,其造价仅为静止无功补偿器(SVC)的20~30%。

66666

(1) 海拔高度: ≤2000m(2000m以上用户订货时需特别提出)
(2) 环境温度:最高气温+40℃;最低气温-35℃
(3) 防污秽能力:Ⅲ级
(4) 倾斜度:≤3o
(5) 风速:不超过35m/s
(6) 抗震水平:地震引发的地面加速度ag,水平方向低于3 m/s2;垂直方向低于1.5 m/s2
(7) 周围环境:无明显污秽和火灾及爆炸危险。


主要参数表

1、控制器参数
● 额定电压:AC/DC 220V
● 额定频率:50Hz
● 最大功耗:≤30W
● 开关量输入:21路空接点输入
● 开关量输出:12路
● 电压模拟量输入范围:AC100 ×(60%~120%)V
● 电流模拟量输入范围:5 ×(10%~120%)A
● 测量精度:0.5级
● 抗干扰等级:3级,符合GB/T17626.12-1998的要求
● 工频耐压:2kV / 1min
2、装置参数
● 额定电压:6kV、10kV、35kV
● 额定频率: 50Hz
● 额定容量:500kVA~6000kVA;或按照用户要求设计
● 无功功率调整范围:36%~100%额定容量(9级),或按照用户要求设计。
● 调压器工频耐压:35kV / 1min
● 电容器工频耐压:42kV / 1min
● 雷电冲击耐压(峰值):75kV
● 二次回路工频耐压:2kV / 1min

外形及重量

外形图

内页外形1

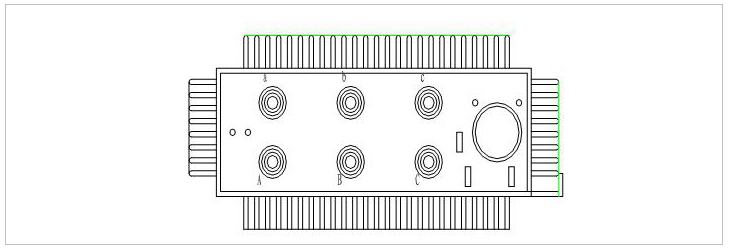

台面布置图

内页外形2

  部分规格外形尺寸及重量(仅供参考,以实际重量为准

1所示内容仅供参考,具体尺寸见出厂图纸

内页表格
