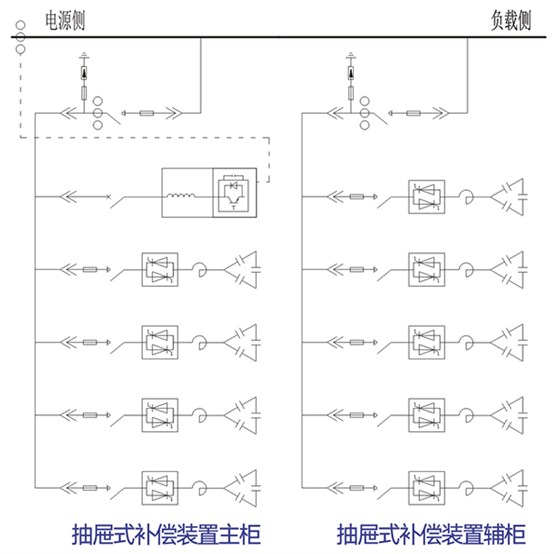

T+SVG装置：主塑壳断路器、集中监控屏、快速熔断器、分支塑壳断路器、可控硅开关、分支熔断器、串联电抗器、电容器、SVG功率模块单元等元器件构成。

T+SVG装置：主塑壳断路器、集中监控屏、快速熔断器、分支塑壳断路器、可控硅开关、分支熔断器、串联电抗器、电容器、SVG功率模块单元等元器件构成。

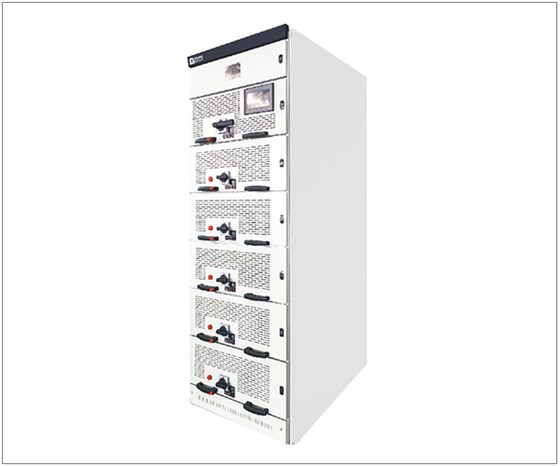

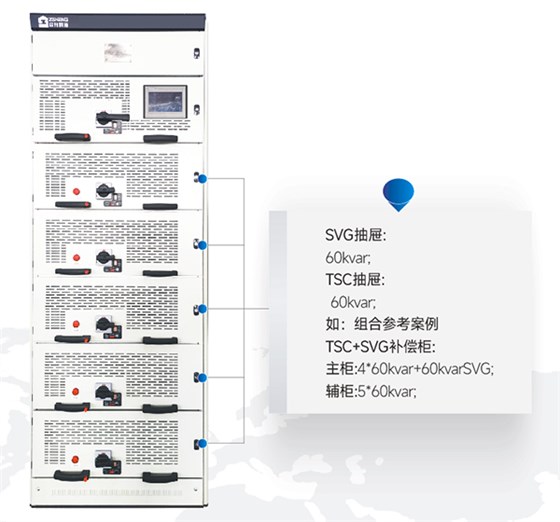

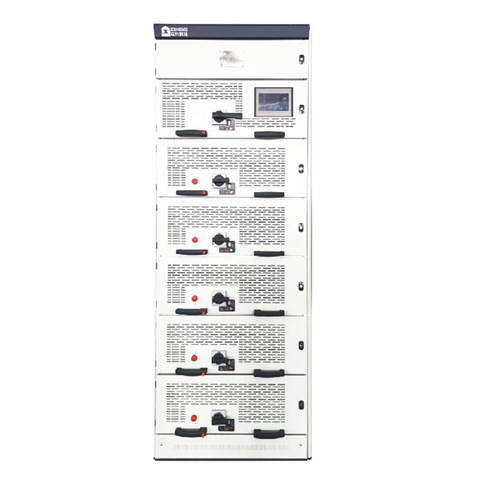

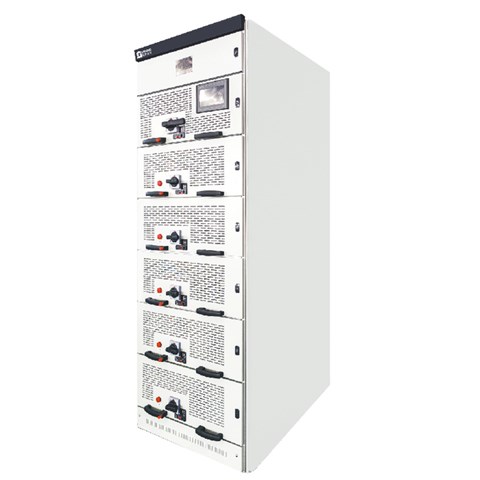

T+SVG装置灵活运用GCS/MNS低压抽出式开关柜结构特点，柜内带电母线做到了全封闭式防护等级。各功率补偿单元延用抽屉式结构，单元与单元之间独立运行,互不影响。各抽屉配备闭锁机构，塑壳合闸后闭锁抽屉摇进摇出机构，确保装置运行安全，单元内部设计独立风道，强排风机接受温度控制器控制自动启停，严格控制单元内部温升。
T+SVG装置抽屉单元内部具有智能监控功能，投切开关为大功率可控硅开关，实现电容器组过零点投切，串联电抗器具有抑制合闸涌流和抑制谐波电流功能，增加的SVG补偿单元提高补偿精度与线性度。

T+SVG装置应用场所中频炉、电弧炉、点焊机、精炼炉、变频器、电机类负载、整流负载、轧机、后台服务器、高频类负载等。

1:系统额定工作电压：AC400V,装置能在1.1倍额定电压下长期运行；
2:额定工作频率：50Hz；
3:额定输出容量：300kVar；
4:电容器额定电压：480V；
5:补偿相数：混合补偿(单相、三相混合补偿);
6:防护等级：IP30；
7:投切电容器的类型：可控硅开关+IGBT；
8:主进线开关类型：塑壳断路器、快速熔断器；
9:分支开关类型：分支塑壳断路器、熔断器；
10:保护功能：过载保护、短路保护、过欠压保护功能、自动复归检测功能、投切震荡闭锁保护功能、谐波超限保护功能、智能巡检功能等；
11:是否具有抑制涌流、抑制谐波功能：是；
