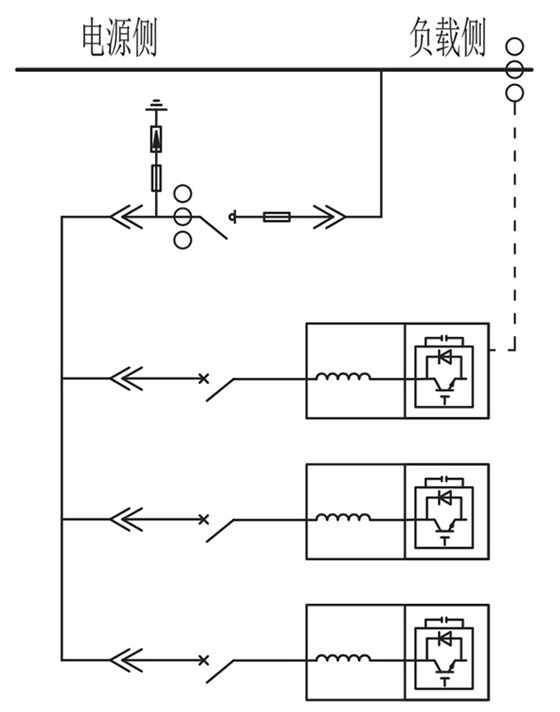

SVG装置：主塑壳断路器、集中监控屏、电流表、快速熔断器、分支塑壳断路器、SVG单元模块等主要元器件构成。

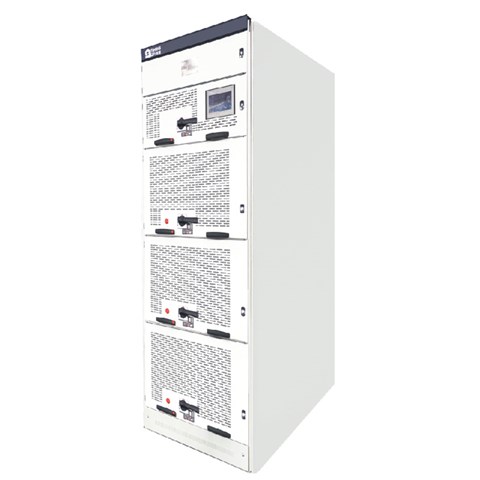

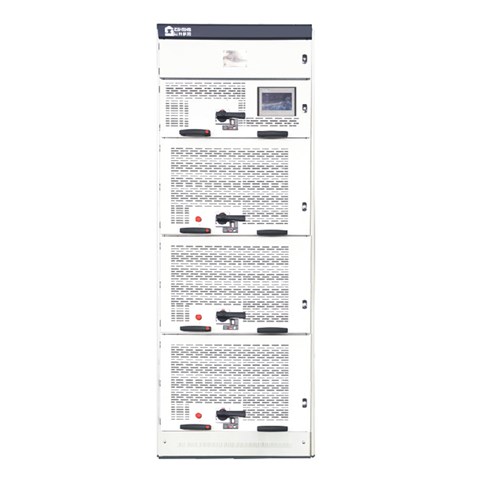

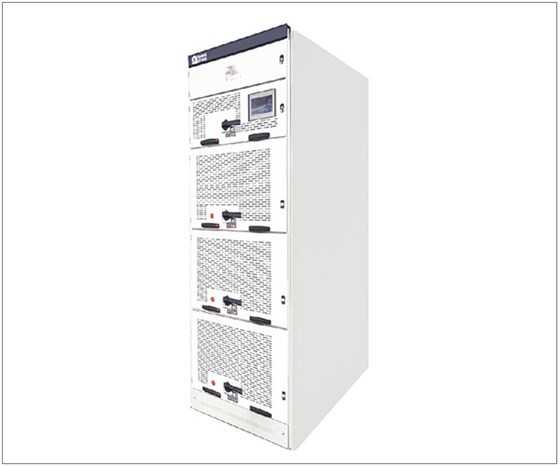

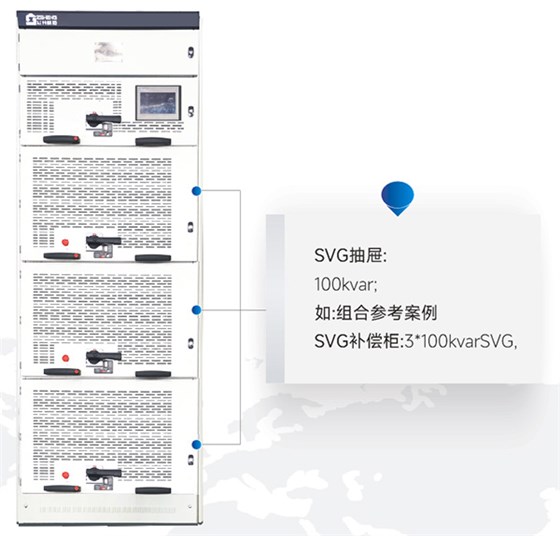

SVG装置灵活运用GCS/MNS柜型结构特点，柜内母线做到封闭样式，各单元采用抽屉结构，抽屉单元之间独立运行，互不影响。塑壳合闸后闭锁抽屉摇进摇出机构，确保运行安全。单元内部设计独立风道，强排风机接受温度控制器控制自动启停，严格控制单元内部温升。

SVG装置应用场所中频炉、电弧炉、点焊机、精炼炉、变频器、电机类负载、整流负载、轧机、后台服务器、高频类负载等。

1：系统额定工作电压：AC400V,装置能在1.1倍额定电压下长期运行；:

2：额定工作频率：50Hz；
3：额定输出容量：300kVar；:

4：防护等级：IP30；
5：投切开关类型：IGBT；:

6：主进线开关类型：塑壳断路器、快速熔断器；
7：分支开关类型：分支塑壳断路器；

8：保护功能：过载保护、短路保护、过欠压保护功能、自动复归检测功能、智能巡检功能；
